SOLIDWORKS焊件使用教程
焊件是SOLIDWORKS軟件CAD部分的一個重要功能模塊，在日常自動化設計中是不可或缺的一部分。根據各位工程師反饋的在日常焊件使用過程中碰到的一些問題，本次將著重介紹焊件基本使用場景及材料切割清單的相關內容。
在何種情況下使用焊件

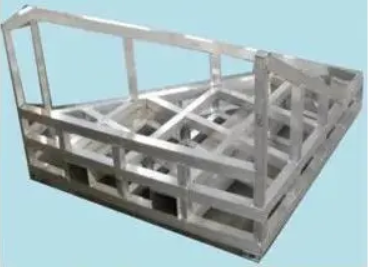

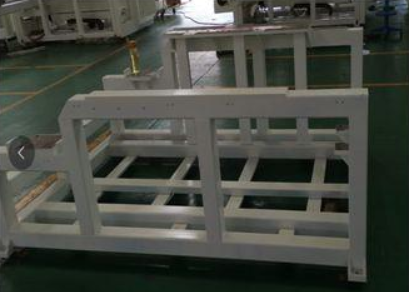

絕大多數企業或設備生產廠家都會用到如下的結構類型：
一些企業在該種類型的鋼架結構設計上普遍使用實體建模，通過繪制鋼架輪廓后拉伸的方式去設計，在這種模式下，焊件的接頭處理、焊件輪廓的復雜程度均會促使前期的建模工作及中期的結構修改后期的圖紙模型維護工作不僅困難且繁瑣。
在上述情況下，如果使用SOLIDWORKS中的焊件功能，則可以大大的簡化該類型的設計工作。
例如下述焊件結構：包括兩組方管，四根圓管及四塊角撐板。
第一步：
確定鋼架結構尺寸并繪制草圖。
備注：兩個距離為100的平面各有1個200X120mm和150X120mm的矩形。

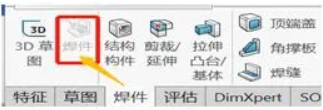

第二步：
在焊件模塊中激活焊件選項。
第三步：
點擊結構構件為草圖賦予焊件輪廓。
第四步：

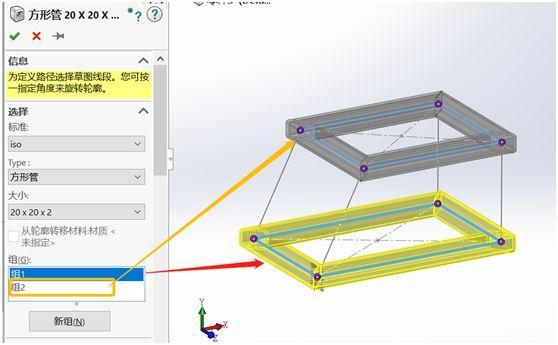

【Type】選擇：方形管；
組1選擇底部的矩形，組2選擇上部的矩形，大小20X20X2；
【邊角處理】采用：終端斜接。

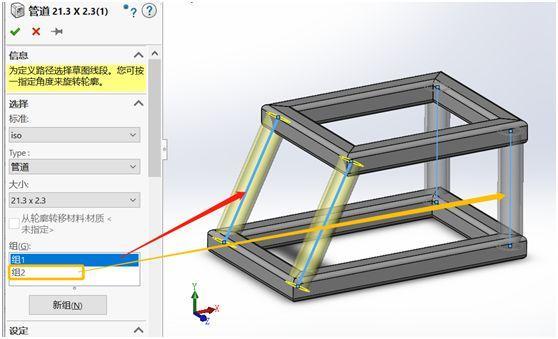

第五步：
重復第三步，選擇結構構件，
【type】選擇管道，大小選擇21.3X2.3；
組1選擇兩條斜線，組2選擇兩條垂直線。
備注：同一結構構件只能使用一種類型的焊件輪廓，即底部和頂部的焊件輪廓需要同時為方形管20X20X2，若底部和頂部的輪廓截面不同時，需要采用不同的結構構件。
第六步：

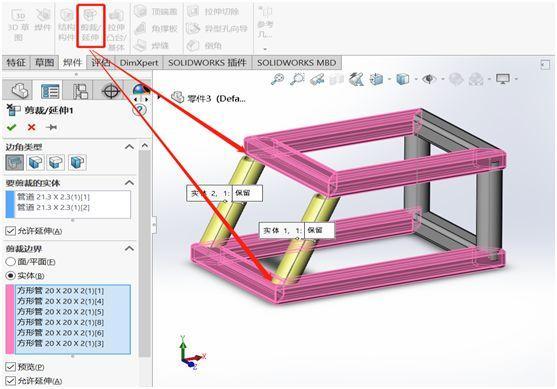

對焊件接頭處進行相應的剪裁，詳見下圖：

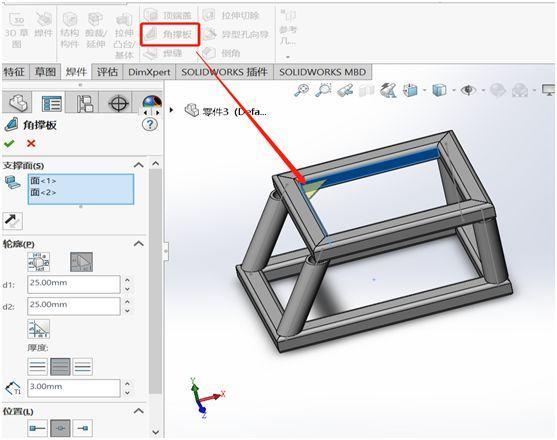

第七步：
對頂部矩形添加角撐板，長X寬X高為：25X25X3mm。
切割清單的使用
對于一般的項目，出圖時，我們通常需要統計該結構的相應屬性：
第八步：

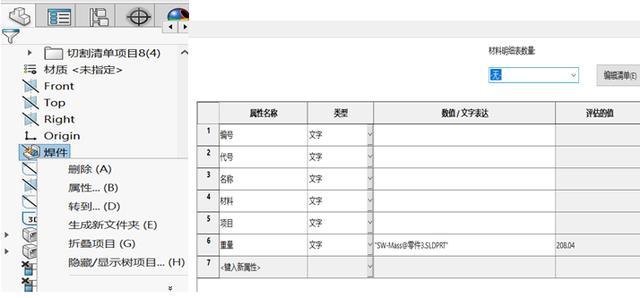

按企業的設計規范添加焊件自定義屬性，右鍵設計樹中【焊件】點擊屬性并添加相對應的屬性值。
第九步：
在設計樹中的【切割清單】里焊件結構歸類到相應的文件夾，并查看焊件屬性，右鍵切割清單項下的條目，選擇【屬性】選項。
第十步：

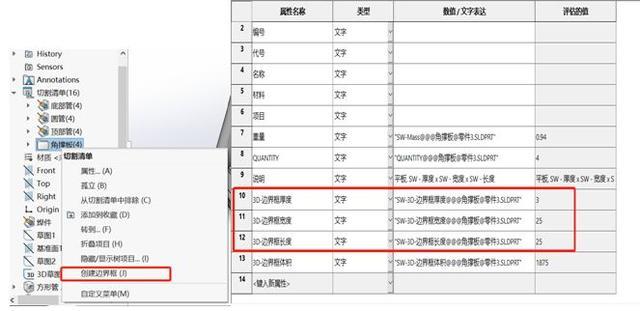

選擇角撐板的屬性查看，發現屬性中沒有該結構的尺寸屬性，因此先關掉屬性界面，然后右鍵切割清單中的角撐板，點擊【創建邊界框】，再次重新查看角撐板的屬性，出現該邊界框尺寸，該尺寸為角撐板的未下料尺寸。
第十一步：

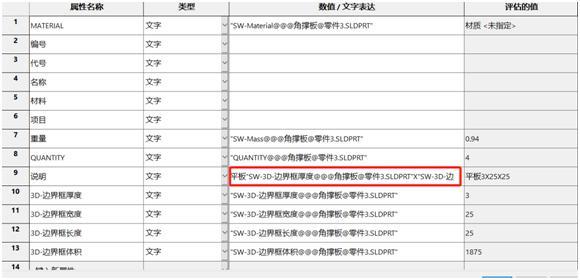

從上一步得出角撐板的屬性【說明】的值為“平板，SW-厚度x SW寬度….”并不能直觀的顯示出該結構的外形尺寸，因此按照厚度-寬度-長度的順序將原【說明】中【數值/文字表達】的值修改為：《平板"SW-3D-邊界框厚度@@@角撐板@零件3.SLDPRT"X"SW-3D-邊界框寬度@@@角撐板@零件3.SLDPRT"X"SW-3D-邊界框長度@@@角撐板@零件3.SLDPRT"》，則其值變為：平板3X25X25。
第十二步：

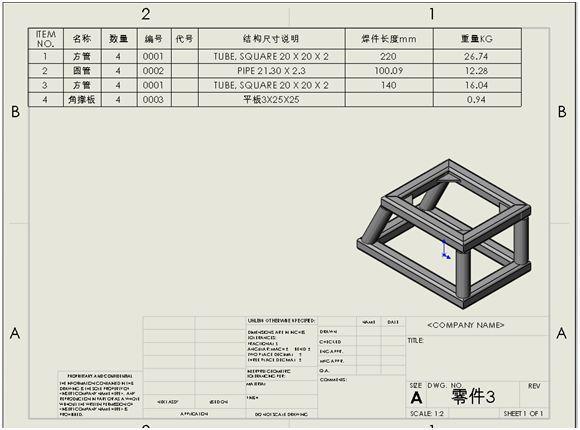

創建工程圖，并在工程圖中插入表格【焊件切割清單】，訂制需要的表格模板，并插入相應的屬性，得到如下清單。
